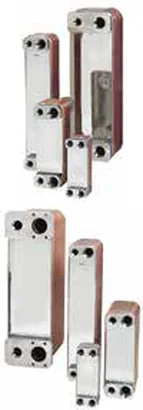

DOC Serisi Plakalı Tip Sulu Soğutucu DOC16-26A (20 kW, 80 lpm, 26 Plaka)
Soğutma (kW)
20
Debi (lpm)
80
Plaka Sayısı
26
Basınç (Bar)
30

DOC Serisi Plakalı Tip Sulu Soğutucu DOC16-26A (20 kW, 80 lpm, 26 Plaka)

Ürün koduDOC16-26AYS-0028614
28.900,69 ₺KDV dahil · KDV hariç 24.083,91 ₺ · KDV %20
  • Enerji atım kapasiteleri hesaplanırken, soğutulacak akışkan ISOVG46 yağ, soğutucu akışkan ise su olarak seçilmiştir.
  • Belirtilen yağ debisinin yarısı kadar su debisi hesaplanmış, maksimum basınç düşümü 1,5 bar alınmıştır.
  • DOC serisi soğutucuların flanşları ve plakaları tamamen paslanmaz çelikten imal edilmiş olup plaka lehimleme işlemi bakır ile yapılmıştır.
  • Komple paslanmaz Alfa Nova serisi için lütfen satış departmanımız ile iletişime geçiniz.

Teknik özellikler

MarkaALFA LAVAL
Ürün koduDOC16-26A
Soğutma (kW)20
Debi (lpm)80
Plaka Sayısı26
Basınç (Bar)30
S1-S2 (Inch)3/4
S3-S4 (Inch)3/4
Boyutlar (mm)209,5x73,5x64,7
MalzemeFlanş ve plakalar paslanmaz çelik, bakır lehimli
Ağırlık, bağlantılar hariç (kg)1,3
Tasarım Basıncı, PED (bar)32 (150 °C'ye kadar)
Tasarım Sıcaklığı (°C)-160 … +150
Kanal Hacmi (l)S1-S2: 0,030 · S3-S4: 0,024
Maks. Parçacık Boyutu (mm)1,1
Maks. Debi (m³/h)3,6 (su, bağlantıda 5 m/s)
Serideki Plaka Sayısı4–60
YapıLehimli plakalı ısı eşanjörü, contasız
Akış YönüParalel
VakumTam vakuma uygun
KDV oranı%20
